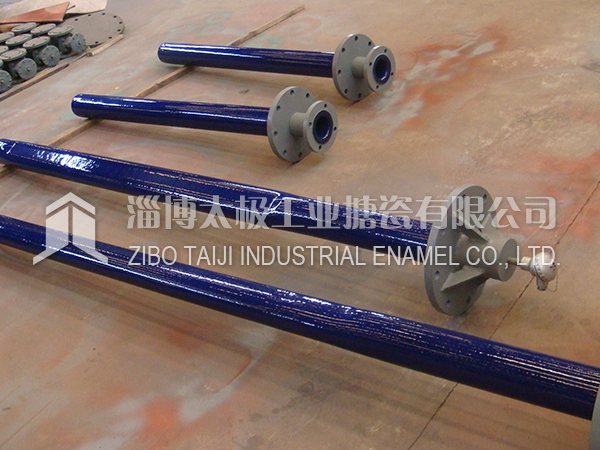

廣大太極搪玻璃設備用戶朋友，大家好，歡迎選購淄博太極搪玻璃設備。下面筆者為您介紹一下搪玻璃溫度計套管的設計要求：
搪玻璃反應釜用溫度計套管是受力集中點，隨著搪玻璃反應釜容器容積的增加，套管長度隨之增長，插入物料部分長度的增加以及接觸物料面積的加大，都將大大強化套管頸部的受力強度。
由于搪玻璃反應釜內攪拌器產(chǎn)生的物料流形不同，液體的黏度、重度不同，所以對搪玻璃溫度計套管造成的彎矩頁不同，尚難以用單一公式進行計算。目前，搪玻璃設備通用零部件圖冊中所推薦的管子厚度，原則上只能使用于5000L以內的槳式搪玻璃攪拌器、錨式搪玻璃攪拌器、框式搪玻璃攪拌器和葉輪式搪玻璃攪拌器。
對于大于5000L的搪玻璃反應釜攪拌容器所配置的溫度計套管，特別是管子壓扁或板式套管，其擋液面積大且彎矩很大。建議在搪玻璃套管上端法蘭下面焊接一段200mm~300mm長的厚壁短管，且與搪玻璃溫度計套管法蘭焊接的角焊縫必須飽滿，過渡圓弧半徑R=10mm以確保溫度計套管上端頸部在使用中的機械強度。
更多關于搪玻璃反應釜等搪玻璃設備知識，請您及時關注我們的網(wǎng)站www.zglcsx.com 熱情的太極人，隨時歡迎廣大新老客戶朋友，來太極公司實地考察，洽談合作。
