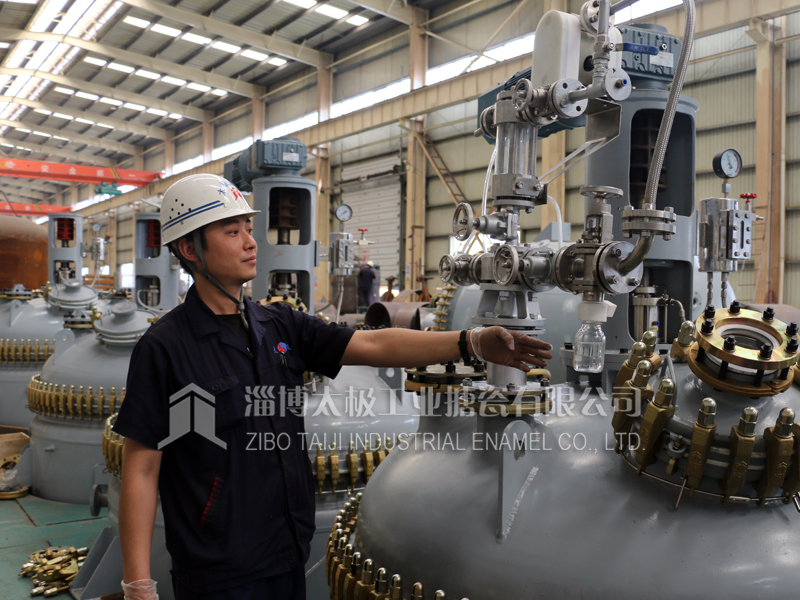

太極反應釜在線自動取樣系統（AUTOMATIC SAMPLING SYSTEM）為防腐在線取樣裝置。取樣物料接觸各部件均采用里襯PFA、襯氟材質，達到防腐目的；四氟吸料管配套插入管（襯氟/搪玻璃材質）浸于釜內料液以下，增加其過程的穩定性。隔膜泵以潔凈壓縮空氣為動力，物料在取樣系統中形成閉環循環回路，過程快捷、安全、無污染。

特別提示：取樣時反應釜內嚴禁超壓、超溫在線取樣！

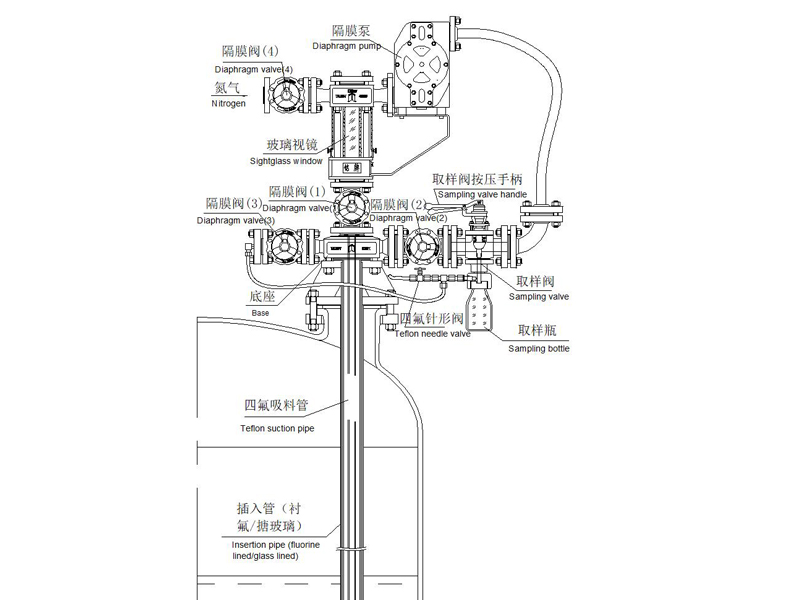

太極反應釜自動取樣器的安裝及取樣步驟：

取樣器安裝步驟：
1.將(插入管)安裝到反應釜相應管口上，緊固螺栓。
2.將取樣系統下端(底座)與(隔膜閥1)拆分，將(底座)安裝到(插入管)上端。
3.將四氟外翻邊(吸料管)裝入(底座)內腔，四氟(吸料管)外翻邊處于(閥座)密封面處吻合。
4.將其余取樣系統主體與其連接緊固，保證(底座)密封處壓緊、無泄漏。

取樣器取樣步驟：
1.開機前確認、檢查：
a：所有隔膜閥處于關閉狀態。

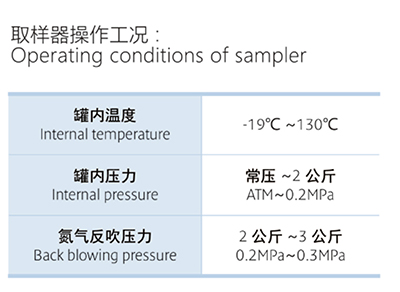

b：取樣系統內、外無殘余物，視鏡無破損。隔膜泵用0.2~0.3 MPa潔凈氣源。
c：反吹用0.2~0.3 MPa氮氣氣源。
d：備用150/250ml硼硅玻璃取樣瓶1支。
2.循環回路：
a：打開（閥門1）——打開（閥門2）。
b：打開（隔膜泵）泵工作運轉。
c：觀察（視鏡）窗口內充滿物料，同時形成取樣循環回路狀態。
3.取樣：
a：按壓（取樣閥手柄）。 觀察取樣瓶量劑，適時松開取樣閥手柄。
b：關閉（隔膜泵）。
c：取樣瓶內排氣過程。
c1：當罐內常壓時：打開（隔膜閥3）——關閉（隔膜閥3）。
c2：當罐內≤0.2MPa時： 打開(四氟針型閥) ——關閉（四氟針型閥）。
注：引導排出有害氣體到安全存貯裝置中。
d：取下（取樣瓶）密封瓶口——裝入（備用取樣瓶）。
e：打開（隔膜閥4）——打開（氮氣）將系統內殘余物料反吹釜內——關閉（隔膜閥4）。
f：關閉（隔膜閥2）——關閉（隔膜閥1）。
g：取樣結束。

自動取樣系統清洗過程說明：

在進行整個反應釜的清洗過程中，可以按照以上取樣步驟描述進行取樣系統內部清洗、吹掃。
